| Код ТН ВЭД | 8479819000 | Мощность | 2000W |
| Напряжение | AC 220V 50Hz | Вес оборудования | 400kg |
| Размер оборудования | 1100*611*1400 mm | Эффективность производства | 720шт./ч |
| Гофрируя емкость | 20T | Обжимной кабель Диапазон | 6-120mm² |
| Гофрируя ход | 60 mm | Контроль давления | Контроль давления базовой плиты |
Совместимость с проводами большого сечения, обеспечение контроля давления на всех этапах производства, отслеживаемость в системе MES и управление по QR‑кодам. Оно обеспечивает точную обжимку в шестигранном, четырёхточечном и прямоугольном форматах и предназначено для сборочных линий высоковольтных жгутов нового поколения.

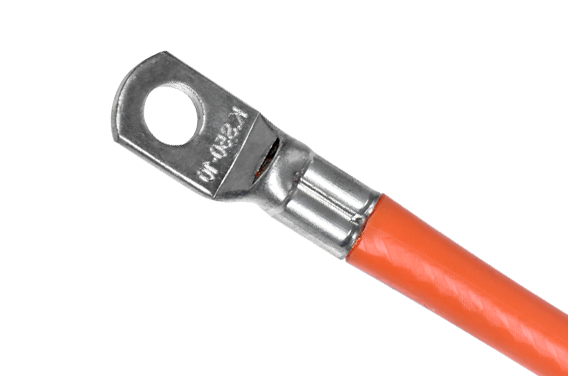

919332b1019e639f305f67d7b0bbbc45a3eac780.png)

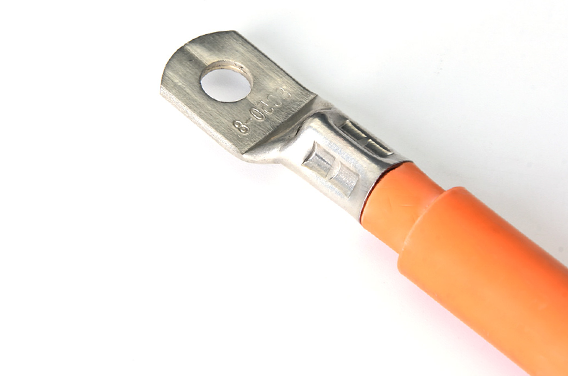

157a770cc1b85b8ca44e726e7d46b5ae93af9491.png)

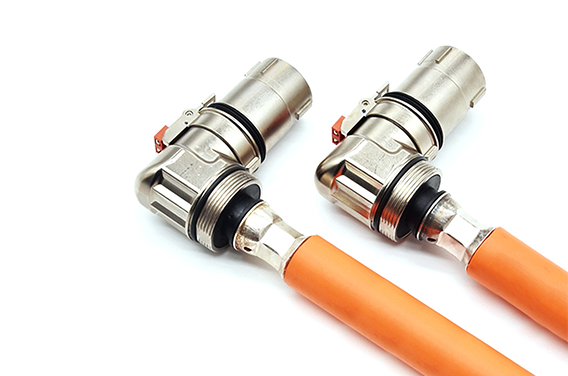

1b0f33c08013311691126188dc5292c70570c126.png)

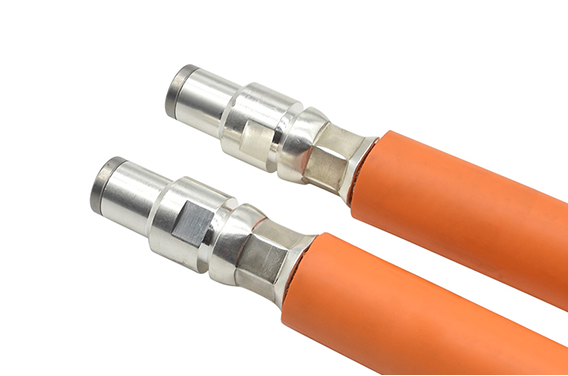

b5e6de383cefbbfd48623de2f9d0e3cf1065de58.png)
HS-SG20T Машина толковейшего терминала сервопривода гофрируя |
HS-SG4T Машина толковейшего терминала сервопривода гофрируя |
HS-SG10T Машина толковейшего терминала сервопривода гофрируя |
HS-SG40T Машина толковейшего терминала сервопривода гофрируя |
8479819000 |
8479819000 |
8479819000 |
8479819000 |
2000W |
2000W |
2000W |
4500W |
400kg |
300 kg |
365 kg |
650kg |
1100*611*1400 mm |
868*536*1570 mm |
868*606*1650 mm |
1245*770*1960 mm |
20T |
4T |
10T |
40T |
6-120mm² |
0.5-16mm² |
6-50mm² |
16-300mm² |
60 mm |
30 mm |
30/40 мм (переключаемый) |
75 mm |
Контроль давления базовой плиты |
Контроль верхнего давления |
Контроль давления базовой плиты |
Контроль давления базовой плиты |
720шт./ч |
1200шт./ч |
1000шт./ч |
400-500шт./ч |
AC 220V 50Hz |
AC 220V 50Hz |
AC 220V 50Hz |
AC 220V 50Hz |
Промышленный компьютер |
Промышленный компьютер |
Промышленный компьютер |
